5月广州机床展,名企展品抢先看

添加时间：2016-05-10 10:42:54 来源：爱中国能源网

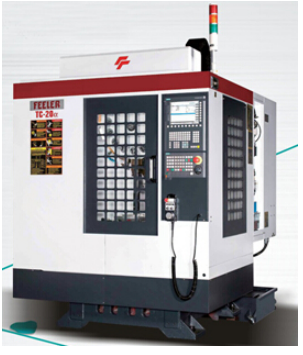

TC-20α

MODEL	型號	三菱M70
TRAVEL	行程
X AXIS TRAVEL	X 軸行程(mm)	TC-20α技术参数 510
Y AXIS TRAVEL	Y 軸行程(mm)	400
Z AXIS TRAVEL	Z 軸行程(mm)	300
SPINDLE NOSE TO TABLE SURFACE	主軸鼻端至工作台面距離(mm)	174~474
SPINDLE CENTER TO COLUMN SURFACE	主轴中心到立柱轨面距离（mm)	455
TABLE SURFACE TO FLOOR	工作台到地面距离	845
TABLE	工作台
TABLE DIMENSION	工作台面積(mm)	600X400
MAX.LOADING WETGHT	工作台最大荷重(kg)	250
T-SLOTS（W×NO.×P）	T 型槽（寬mm×槽數×間距mm）	14X3X125
SPINDLE	主軸
SPINDLE SPEED	主軸轉速(rpm)	15000
SPINDLE NOSE	主軸孔錐度	7/24Taper No.30
SPINDLE MOTOR	主軸馬達(kw)	3.7/5.5
FEEDRATE	進給
RAPID TRAVERSE X AXIS	X 軸快速進給(m/min)	50
RAPID TRAVERSE Y AXIS	Y 軸快速進給(m/min)	50
RAPID TRAVERSE Z AXIS	Z 軸快速進給(m/min)	50
X/Y/Z SERVO MOTOR	X/Y/Z马达功率（kw)	1.5/1.5/2.0
AUTOMATIC TOOL CHANGER	自動換刀
NO. OF TOOLS	刀具數量(T)	14
PULL STUD	刀柄螺栓	P-30T(45°)
MAX. TOOL WEIGHT/total tool	最大刀具重量/總刀具重量(kg)	3/25
MAX. TOOL LENGTH	最大刀具長度(mm)	200
MAX. TOOL DIAMETER	最大刀具直徑(mm)	Ø 80
TOOL CHANGING TIME（TOOL TO TOOL）	換刀時間（刀對刀）(sec)	2
FLOOR SPACE	佔地面積(mm)	1600 X2265
MACHINE WEIGHT	機器重量(kg)	2400
MAX. MACHINE HEIGHT	最大機器高度(mm)	2555
POWER CAPACITY	電力容量(KVA)	15
AIR SOURCE	氣壓來源(Bar)	6~8



    台湾晁群机械

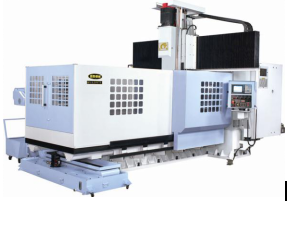

   龙门型立工加工中心机DV-L2517Z

机型		DV-20	DV-30	DV-50
行程
纵向 X 轴行程	mm	2000	3000	5000
横向 Y 轴行程	mm	1500	2500	2500
垂直 Z 轴行程		800	1000	1000
主轴端面至工作台表面距离	mm	115-915	280-1280	150-1150
门宽度	mm	1650	2700	2700
工作台规格
工作台面尺寸	mm	2100*1200	3000*2300	2300*5000
T 型沟尺寸	mm	22*7*150	28*11*200	28*11*200
工作台负重	kg	3000	6000	10000
主轴
主轴马达	kw	15/18.5	18.5/22	18.5/22
主轴转速/齿轮式	rpm	50-4500	50-4500	50-4500
主轴转速/皮带式	rpm	50-6000	50-6000	50-6000
主轴锥度		BT-50/ACT50	BT-50/ACT50	BT-50/ACT50
进给速度
快速进给	m m/min	12	12	12
切削速度	m m/min	1-6000	1-6000	1-6000
三轴马达	kw	X:4.5　Y:4.5　Z:4.5	X:7 Y:7 Z:4.5	X:9 Y:7 Z:4.5
刀库(选配)
刀具容量	kg	30	40	40
最大刀具重量	mm	15	18	18
刀具规格		Ø125*350L	Ø125*450L	Ø125*450L
刀柄		BT50/CAT50	BT50/CAT50	BT50/CAT50
拉刀螺栓		P50T-1	P50T-1	P50T-1
其它
控制器	三菱/发那科	M70/M700/oi-MD
电力需求	KVA	50	55	55
气压需求	K g/cm2	6	6	6
特别配件	三轴海德汉光学尺	手动 90 度侧铣头
机台净重	kg	21000	40000	50000
机台毛重	kg	24000	42000	52000
机械尺寸(长*宽*高)	mm	6500*3700*3950	8100*4200*4300	12000*4200*4300
